自固化绝缘防水保护包材

发布时间:2022-03-31 来源:本站


产品说明书和施工指导

产品描述

525W(L)自固化绝缘防水保护包材是专门为10kV架空裸 导线的防护而设计的可快速施工并能室温固化的特殊带状包材。

525W(L)为真空包装的带状包材,拆开包装即可手工使用。施工简单快捷。

固化前的525W(L)材质具备一定的初始强度、优良的自溶性能和优异的贴敷性能。

固化后的525W(L)具备优良的绝缘性能、优越的弹性、突出的耐UV性能、对金属良好的附着力、良好的耐热和阻燃性能。

产品特性

Ÿ  室温固化

Ÿ  带状包材,施工简便、快速

Ÿ  材料均匀,绝缘性能受人为影响小

Ÿ  UV性能突出

Ÿ  优越的柔韧性

Ÿ  优良的耐热性能

Ÿ  良好的阻燃性能



施工步骤

1.         建议采用合适的溶剂或适当方法先除去表面油污、油脂和灰尘。

2.         金属表面的毛刺部分建议用手动工具或电动工具打磨光滑。

3.         525W进行包覆

4.         两片525W之间应有搭界

5.         查漏补缺

6.         固化


物理参数

项目

典型值

颜色

黑色

比例

打开包装即可施工

厚度

1.8mm 3.5mm

保质期

一年

打开铝箔包装后可使用期   *

(未揭开离型膜)

60 分钟 @ <30oC

30 分钟 @35oC-40oC

固化时间 (20oC50%湿度)


片材击穿电压达18kV时间

3 小时

完全固化

7

固化后性能


完全固化后硬度

50 邵氏A

击穿电压 @1.8mm片材

29.6 kV **

介质损耗因数

0.26% **

介电常数

3.29 **

体积电阻率

7.3×1014 Ω·cm   **

UV加速老化性能

2000小时无明显变化

阻燃性能

V1

冷热冲击(-40oC85oC

200循环无明显变化

延展性

350%

防水性能

包覆525W(L)的导线,经

12kV 4小时浸水电压测试,绝缘不击穿。 **

击 穿 电 压 包 覆 1.8mm

525W(L)的导线)

25kV **

击 穿 电 压 包 覆 3.5mm

525W(L)的导线)

35kV **

注释:

*  太阳直射会使材料温度上升,进而缩短使用期。现场相对湿度大于

85%也会缩短使用期。如果铝箔袋表面结露或水雾,应尽快使用。

** 为第三方测试结果,如需详细信息可与3M公司联系。如无特殊说明,测试片材厚度均为1.8mm




3M™525W (L)自固化绝缘防水保护包材操作说明






施工准备

Ÿ  环境温度高于-10℃,低于40

Ÿ  施工周围没有油雾、风沙和强风污染

Ÿ  施工时金属表面应保持干燥

Ÿ  如户外施工,天气状况应良好、无雨雪等

Ÿ  做好一切安全保障和劳动保护准备

表面处理

Ÿ  建议采用合适的溶剂或方法先除去表面油污、油脂和灰尘。

Ÿ  金属表面的毛刺建议用手动或电动工具打磨光滑。

Ÿ  保持金属表面清洁、干燥。

施工*

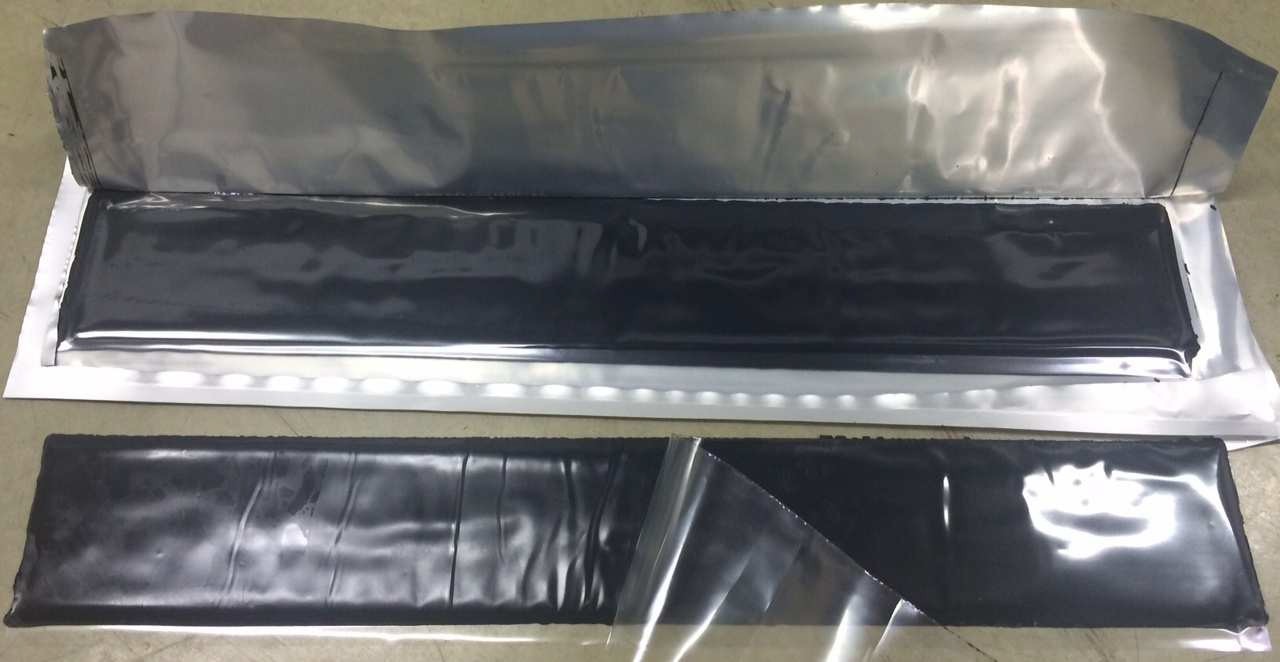

Ÿ  打开真空包装


Ÿ  揭开525W(L)一面的薄膜 **




*      操作中需佩戴合适的防护手套

** 需适当处置离型膜

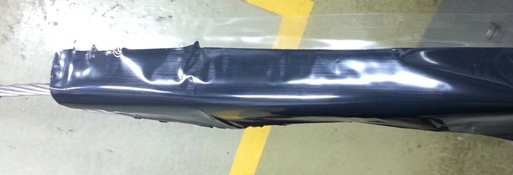

Ÿ  将该面对着架空线,进行贴敷




Ÿ  揭开部分薄膜,并将揭开的525W(L)卷包在架空线上

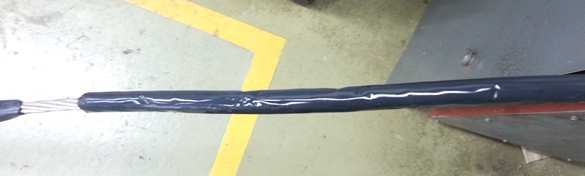

Ÿ  525W对架空线进行卷包

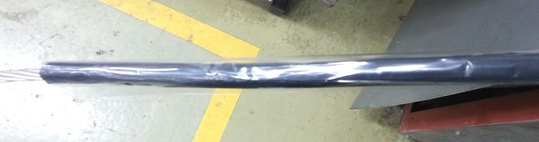

Ÿ  隔着薄膜抹匀525W(L),最后揭掉薄膜**




Ÿ  应选择合适宽度的525W(L),以保证卷包时有一定搭接

Ÿ  两片525W(L)之间应搭接5厘米

Ÿ  525W(L)有塑性,施工时可适当用手压实

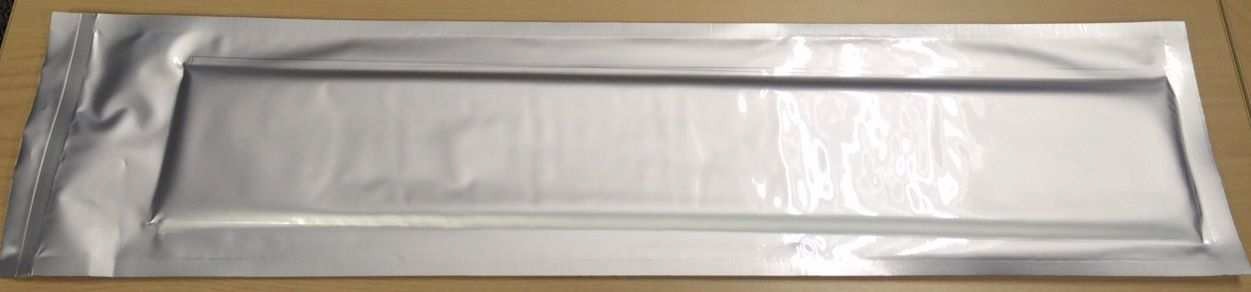

包装和储存真空包装。

存储在室内0oC -30oC、干燥且避免阳光直射的环境中。




安全

小心使用本产品,严禁吞服。使用前和使用时,请注意包装盒上的图文说明及本说明书,遵守有关国家和当地政府的安全规定。本产品应有专业人员根据说明书的建议在推荐的场地使用。施工时要采取必要的预防和防护措施并注意环境保护,施工时应保持现场通风。
